DM管道防腐层检测仪
DM管道防腐层检测仪，由美国Vivax-Metrotech集团公司的国际研发团队打造，采用5Hz滤波技术、GPS地理定位、自动化检测、自动成图、数字化和可视化的检测成果等技术，在非开挖条件下，采用多频电流和ACVG技术，对埋地管道防腐层进行绝缘性能评价和缺陷点定位，具有抗干扰、大测深等检测性能，适用于各种复杂条件下的油气管道防腐层破损点检测及防腐层质量评估，消除管道腐蚀造成的安全隐患，保障油气管道安全运行， 是油气管道单位的选择。
-
油气管道巡检的必备设备
l 新铺管道防腐层质量的竣工验收
l 防腐层漏点的快速查找和定位
l 防腐层绝缘性能的分段评估
l 查找和定位偷油卡子、盗接管道
l 查找和定位搭接点等阴极保护失效点
l 阴保电流测量和阴极保护效果间接评估
l 长输管道的路径定位和自动成图、覆土深度测量
自动化检测，性能更强劲
l 一键式自动测量所有检测数据
l 防腐层检测数据＆GPS地理定位数据同时存储于接收机
l 接收机自动采集＆储存＆下载检测数据
l 高灵敏度的数字式ACVG检测技术
l 电流测量点距30-50m，A字架测量点距10-20m
l 同时测量3Hz＆128Hz双频电流
l 实时显示电流曲线图，现场分析管线电流数据
l 实时显示ACVG曲线图，直观分析A字架测量数据
自动成图，可视化的检测成果
l 标配GPS，无需测绳，GPS实时测量点距。
l 防腐层检测与管线点测绘作业
l 实时GPS地理定位（实时点距，测点的经度＆维度）
l 接收机存储数据可下载为多种格式的图形文件
l 自动生成检测路径图，随时查询各测点数据
l 可在谷歌地图、AutoCAD电子地图上自动生成探测轨迹图，探测成果也可集成于GIS系统
检测数据表，数字化的检测成果
l 外业数据采集与内业数据处理作业
l 接收机存储数据可下载为多种格式的电子数据表：*.xls，*.txt，*.csv
l 数据检测表内容：检测时间、测点经度＆维度、测点间距、双频电流值、电流方向、埋深，ACVG数据等
l 检测成果（表格文件和图形文件）可集成于GIS地理信息系统
150W大功率发射机，电流大，检测距离更长
可有效检测0~20M穿越管线
l 150W大功率发射机，灵敏度接收机
l 输出电流：单频信号4A，三频信号3A
l 接地要求较低，不惧干燥土壤条件
l 有效检测河流、湖泊、铁路、公路等地段的大埋深穿越管线

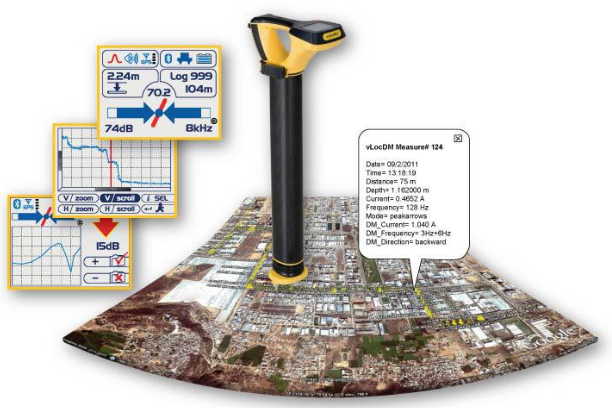

彩屏模拟影像，定位更容易
l 惠普彩屏接收机，模拟管线影像
l 管道定位和防腐层缺陷定位同时进行
超强抗干扰，检测无盲区
l 5Hz超窄带滤波器，有效提升抗干扰性能和信号灵敏度，滤除各种地下和空中的电磁干扰信号
标配防腐层评估软件，科学分析检测数据
l 下载的检测数据可导入DM防腐层评估软件
l 科学分析电流衰减率：防腐层缺陷成因分类＆缺陷大小分级
l 计算防腐层绝缘电阻：防腐层绝缘性能分段评估
l 辅助决策防腐层破损点修复次序和防腐层维护方案
工作时间长
l 标配高容量锂离子充电电池（接收机＆发射机）
l 工作时间长达40小时，全面降低使用成本
可拆卸磁靴，接收机更轻便
l 可拆卸磁靴，轻便小巧，适用于野外长时间作业，
l 可拆卸磁靴，采集超低频电流值更稳定。
DM检测原理：交流电流法防腐层检测技术
防腐层是保护油气管道免遭外界腐蚀的第一道防线也是重要的防线，对埋地钢管腐蚀起到约95%以上的防护作用。对管道防腐层进行定期检测和评价，可及时发现并修复防腐层破损点、消除管道腐蚀穿孔等安全隐患。
交流电流法采用交流衰减法（ACCA）和交流电位梯度法（ACVG）两种检测技术，是一种在非开挖的前提下、通过测量管线电流和泄露电流、评价防腐层管段的整体质量和确定防腐层破损点位置的检测技术，能够科学、经济地对防腐层综合性能进行检测并提供防腐层维修和维护建议。
-
